Allicdata Part #: | FOD817DS-ND |
Manufacturer Part#: |
FOD817DS |
Price: | $ 0.00 |
Product Category: | Isolators |
Manufacturer: | ON Semiconductor |
Short Description: | OPTOISOLATOR 5KV TRANSISTOR 4SMDOptoisolator Trans... |
More Detail: | N/A |
DataSheet: | FOD817DS Datasheet/PDF |
Quantity: | 3837 |
Series: | -- |
Packaging: | Tube |
Part Status: | Active |
Number of Channels: | 1 |
Voltage - Isolation: | 5000Vrms |
Current Transfer Ratio (Min): | 300% @ 5mA |
Current Transfer Ratio (Max): | 600% @ 5mA |
Turn On / Turn Off Time (Typ): | -- |
Rise / Fall Time (Typ): | 4µs, 3µs |
Input Type: | DC |
Output Type: | Transistor |
Voltage - Output (Max): | 70V |
Current - Output / Channel: | 50mA |
Voltage - Forward (Vf) (Typ): | 1.2V |
Current - DC Forward (If) (Max): | 50mA |
Vce Saturation (Max): | 200mV |
Operating Temperature: | -55°C ~ 110°C |
Mounting Type: | Surface Mount |
Package / Case: | 4-SMD, Gull Wing |
Supplier Device Package: | 4-SMD |
Base Part Number: | -- |
Due to market price fluctuations,if you need to purchase or consult the price.You can contact us or emial to us: sales@allicdata.com
1. Description
The FOD817DS consists of two gallium arsenide infrared emitting diodes, connected in inverse parallel, driving a silicon phototransistor output in a 4−pin dual in−line package. The FOD817 Series consists of a gallium arsenide infrared emitting diode driving a silicon phototransistor in a 4−pin dual in−line package.
2. Features
1. AC Input Response (FOD814)
2. Current Transfer Ratio in Selected Groups
- FOD814: 20–300%
- FOD814A: 50–150%
- FOD817: 50–600%
- FOD817A: 80–160%
- FOD817B: 130–260%
- FOD817C: 200–400%
- FOD817D: 300–600%
3. Minimum BVCEO of 70 V Guaranteed
4. Safety and Regulatory Approvals
- UL1577, 5,000 VACRMS for 1 Minute
- DIN EN/IEC60747−5−5
5. This Device is Pb−Free
3. Applications
1. FOD814 Series
- AC Line Monitor
- Unknown Polarity DC Sensor
- Telephone Line Interface
2. FOD817 Series
- Power Supply Regulators
- Digital Logic Inputs
- Microprocessor Inputs
4. Pin function

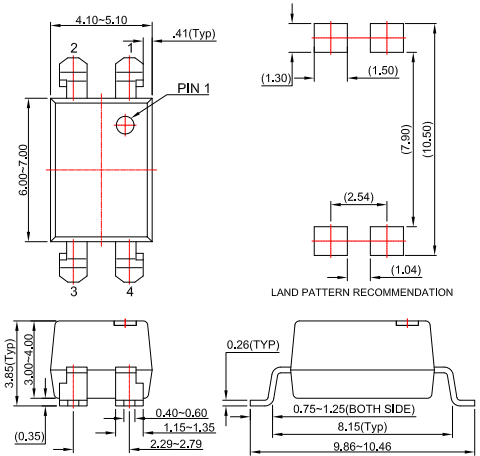

5. Package overview
