Allicdata Part #: | NCV8402ASTT1GOSTR-ND |
Manufacturer Part#: |
NCV8402ASTT1G |
Price: | $ 0.00 |
Product Category: | Integrated Circuits (ICs) |
Manufacturer: | ON Semiconductor |
Short Description: | IC DVR LO SIDE 42V 2.0A SOT223-4 |
More Detail: | N/A |
DataSheet: | NCV8402ASTT1G Datasheet/PDF |
Quantity: | 15000 |
Series: | Automotive, AEC-Q100 |
Packaging: | Tape & Reel (TR) |
Part Status: | Active |
Switch Type: | General Purpose |
Number of Outputs: | 1 |
Ratio - Input:Output: | 1:1 |
Output Configuration: | Low Side |
Output Type: | N-Channel |
Interface: | On/Off |
Voltage - Load: | 42V (Max) |
Voltage - Supply (Vcc/Vdd): | Not Required |
Current - Output (Max): | 2A |
Rds On (Typ): | 165 mOhm |
Input Type: | Non-Inverting |
Features: | Auto Restart |
Fault Protection: | Current Limiting (Fixed), Over Temperature, Over Voltage |
Operating Temperature: | -40°C ~ 150°C (TJ) |
Package / Case: | TO-261-4, TO-261AA |
Supplier Device Package: | SOT-223 |
Base Part Number: | NCV8402 |
Due to market price fluctuations,if you need to purchase or consult the price.You can contact us or emial to us: sales@allicdata.com
1. Describe
NCV8402ASTT1G is a three-terminal protection low-side intelligent discrete device equipment. Protection functions include over current, over temperature,ESD and integrated Drain-to-Gate clamp overvoltage protect. The device provides protection and is suitable for harsh environments Automotive environment.
2. Features
1. Short−Circuit Protection
2. Thermal Shutdown with Automatic Restart
3. Overvoltage Protection
4. Integrated Clamp for Inductive Switching
5. ESD Protection
6. NCV8402AMNWT1G − Wettable Flanks Product
7. dV/dt Robustness
8. Analog Drive Capability (Logic Level Input)
9. NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q101 Qualified and PPAP Capable
10. These Devices are Pb−Free and are RoHS Compliant
3. Applications
1. Switch a Variety of Resistive, Inductive and Capacitive Loads
2. Can Replace Electromechanical Relays and Discrete Circuits
3. Automotive / Industrial

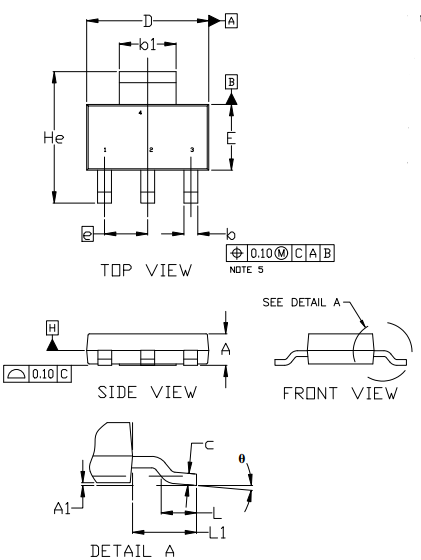

4. Package overview
